如何長時間的進行功率分析與數據記錄？
來源： 發布時間：2017-09-10 13:55:53 1132 次瀏覽
在工程師的日常測試中，功率分析是最基本的需求，在功率測量的同時，往往伴隨需要波形錄制和分析，很多工程師甚至還在用筆記錄，今天分享一下長時間數據記錄及分析方法，學會之后將大大節省時間。
測試的需求
電子產品出廠需要老化（耐久）測試，過程中的數據必然需要長時間記錄分析；
電子產品的待機功耗測試往往需要長時間運行并對功率積分，此時也躲不掉數據的長時間記錄分析；
電子產品的偶發故障分析定位，也需要長時間記錄參數數據……
長時間數據記錄的需求比比皆是，當真正用到時，我們是否能夠利用儀器的即有功能來提高工作效率呢？
功能簡介
電壓、電流、功率、功耗、諧波等參數是電類產品長時間運行最常見的記錄參數。致遠電子推出的PA系列功率分析儀具備十分強大的記錄功能。
首先全系列PA功率分析儀都具備超大硬盤——60G，為數據記錄提供足夠大的存儲空間;
第二PA系列功率分析儀具備多樣的存儲功能，可以常規手動開始記錄、定時開始記錄、觸發開始記錄、同步積分開始記錄，滿足不同條件下的使用需求；
第三PA系列功率分析儀提供多樣的數據分析功能，針對已經記錄的存儲數據，可以在機器上直接回讀分析，也可以上傳到PC機通過上位機軟件進行分析，并可按照需求導出所需圖表格式。
記錄數據方法：
為了讓大家更清晰的了解PA記錄數據的方法，這里以常規記錄模式進行講解。

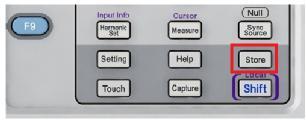

首先點擊按鍵面板上的“Store”按鍵進入存儲菜單；

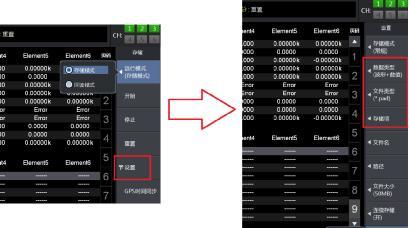

第二點擊“設置”進入存儲設置，存儲設置中，“數據類型”、“文件類型”、“存儲項”是最關鍵的設置項目；

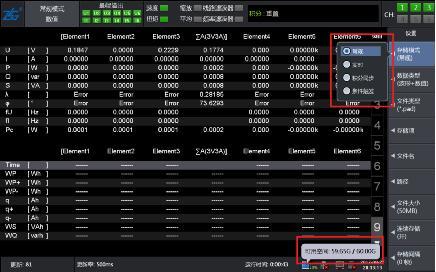

第三，數據類型里有“數值”、“波形”、“數值+波形”三個選項，代表存儲的數據類型，點擊“數值”則表示只記錄數值數據，點擊“波形”則表示只記錄波形數據，點擊“數值+波形”則同時記錄數值和波形數據；
第四，文件類型中有“PAD”和“CSV”兩種格式，其中“PAD”格式文件需要通過PAM上位機軟件打開才能分析，“CSV”格式文件可以直接用Excel打開。此外“PAD”格式的文件也可以在機器本地進行回讀分析；

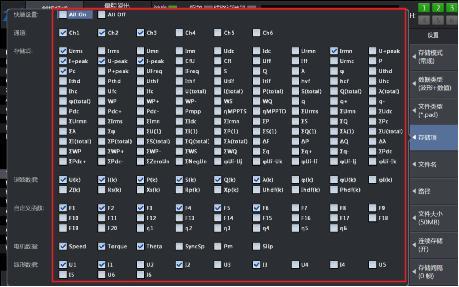

第五，存儲項是設置中最關鍵的一步，點開存儲項菜單后，會看到功率分析儀所能分析記錄的所有數據，我們根據自己的需要進行勾選對應通道和參數，只有完成存儲項的設置，才能記錄對應的數據；
第六，設置中還有文件名、路徑、文件大小等設置內容，根據實際情況自己設置即可；
第七，所需設置都配置好之后，就可以退到“Store”菜單下，點擊“開始”菜單進行存儲，存儲結束后點擊“停止”菜單，注意如果結束存儲，必須按“重置”菜單，此時存儲文件才會結束。
記錄數據分析方法：
按上述操作，我們就可以正常記錄所需的數據了。那么數據記錄結束之后，如何分析呢！接下來我們來看分析方法：
PA存儲的文件類型有“PAD”和“CSV”兩種格式，如果我們存儲的是CSV格式文件，那么文件導入電腦之后可以直接用Excel打開分析；如果存儲的是PAD格式文件，那么就需要通過功率分析儀配套的上位機軟件PAM進行分析（存儲的CSV格式文件也可以在PAM上分析）。PAM分析存儲文件步驟如下：

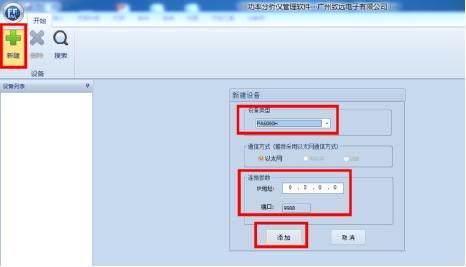

第一打開軟件，新建一個設備類型，選擇對應機器型號，如僅進行離線分析，則無需設置IP信息；

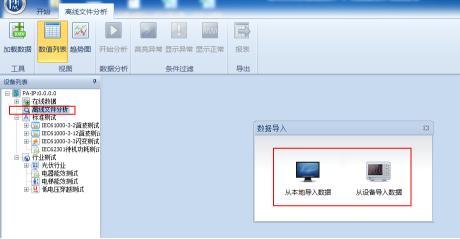

第二選擇“離線文件分析”功能，并選擇從本地或設備導入需要分析的數據；

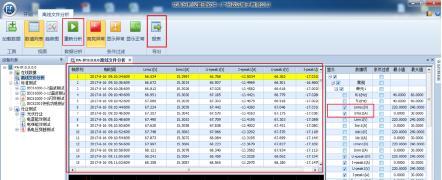

第三數據加載完畢，在軟件界面右側選擇需要分析的數據內容，確認后點擊“開始分析”功能菜單進行數據分析，此時所需要分析的數據就會全部加載到軟件中間的主界面上。分析完畢后，可以點擊“表格”菜單，將分析后的數據導出Excel表格；

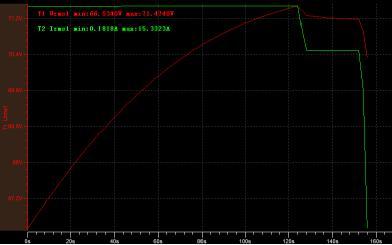

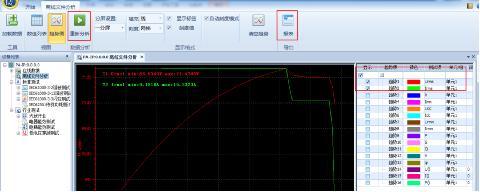

第四PAM軟件除了做數據列表分析以外，還可以進行趨勢分析，點擊“趨勢圖”菜單，之后同樣在屏幕右側選擇所需分析的參數，之后點擊“開始分析”功能，界面上就會分析加載對應參數的趨勢圖。分析完畢后，可以點擊“報表”菜單，將分析后的圖形導出到Word文檔中。
案例分析：
下面是實際使用PA功率分析儀進行數據記錄分析的案例；

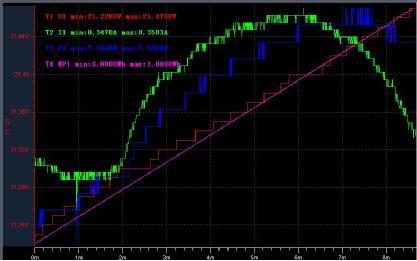

上圖是某智能家電在工作時的電壓、電流、功率、功耗變化的趨勢，每一個階段電壓、電流的變化過程一目了然，功率和功耗關系也非常清晰。
